DZL生物质系列蒸汽、热水锅炉
360°XR展示
DZL生物质系列蒸汽、热水锅炉

燃料:煤、砂光粉等生物质燃料

压力等级:≤2.5MPa

规格:蒸汽锅炉:1~35T/h

热水锅炉:0.7~29MW

应用行业:蒸汽锅炉:广泛应用于各种工业行业,比如纺织、化工、造纸、机械、食品、农产品加工工业等热水锅炉:广泛用于酒店、学校、宾馆、小区等企事业单位的采暖、洗浴和生活热水等


相关案例

产品详情



产品简介

工作压力:1 - 2.5 Mpa

工作温度:184-350度

容量:4 - 35 t/h

燃料:生物质成型颗粒、碎木片、玉米芯、木屑

应用行业:供暖、化工、食品、烟草、纺织、印染、饲料、医药、建材、酿酒、橡胶、医院。


性能特点

各规格锅炉热效率均>82%,高于国家标准要求。

简化水循环回路后,减少了水循环流动阻力,提高了上升管内流速;对于热水锅炉在水循环流动阻力较大的左、右水冷壁加装回水引射装置。提高了水循环的可靠性,保证锅炉安全、稳定运行。

布置足够的受热面,使燃料燃烧放出的热量能够充分被受热面吸收后传递给工作介质,排烟温度低于160℃。

合理布置前、后拱,提高炉膛温度的同时,加强烟气在高温区的扰动,减少了化学不完全燃烧损失和飞灰损失。



工作原理

大块炉排片或鳞片式炉排片,并保证有足够的炉排有效面积,在提高炉排运行可靠性的同时,保证燃料充分燃烬。

采用双侧进风,单独风室,单独调节,燃烧稳定,运行可靠。在炉膛出口设置烟尘惯性分离装置,使锅炉原始排尘浓度低于1800mg/Nm³,配合高效多管除尘器、布袋除尘器,锅炉烟气排放满足国家一类地区要求。

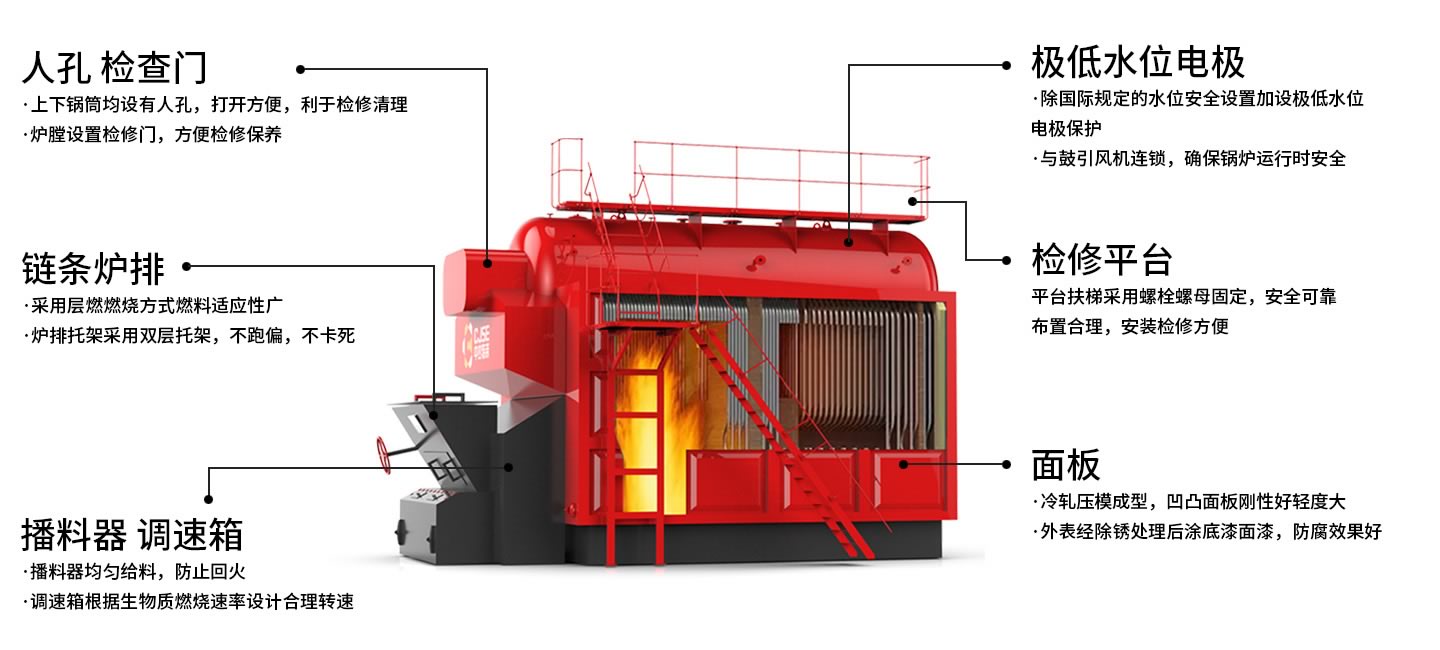

内结构图



聚焦绿色能源行业,为不同行业提供解决方案。

技术参数



聚焦绿色能源行业,为不同行业提供解决方案。


额定蒸发量t

15

15

20

20

30

30

35

35

40

40

额定工作压力MPa

1.25

1.6

1.25

1.6

1.25

1.6

1.25

1.6

1.25

1.6

给水温度

105

105

105

105

105

105

105

105

105

105

额定蒸汽温度

193.4

204

193.4

204

193.4

204

193.4

204

193.4

204

辐射受热面积㎡

39.5

39.5

52.68

52.68

59.4

59.4

64.7

64.7

66.05

64.7

对流受热面积㎡

348.1

348.1

471.1

471.7

638.6

638.6

962.3

962.3

967.3

962.3

省煤器受热面积㎡

174.4+(175)

174.4+(175)

295+(210)

295+(210)

663.7

663.7

421.8

421.8

519.2

421.8

炉排有效面积㎡

15.56

15.56

22.7

22.7

26.6

26.6

29.3

29.3

34.5

29.3

适用燃料

SC

SC

SC

SC

SC

SC

SC

SC

SC

SC

排烟温度

125.9

129.9

122.1

127

122.1

127

124.2

129

123.2

128

设计热效率%

84.7

84.4

84.9

84.5

87.9

87.4

87.8

87.3

87.8

87.3

燃料消耗量kg/h

2452

2468

3902

3960

5399

5476

6260

6410

7096

7210

最大运输件重量t

24/21

24/21

30

30

28.1

30.1

33.6

35.2

37.6

38.6

最大运输尺寸m

7.35×3.2×3.5
8.5×3.1×2.6

7.35×3.2×3.5
8.5×3.1×2.6

9.8×3.7

x3.6

9.8×3.7

x3.6

9.1×4.2

×3.5

9.1×4.2

x3.5

8.56×2.55 x2.7

8.56×2.55

×2.7

8.56×2.6

×2.9

8.56×2.6

x2.9

锅炉安装外形尺寸m

10.5×6.0x7.8

10.5×6.0×7.8

10.7×6.5

×8.51

10.7×6.5

x8.51

11.2×8.0

×9.3

11.2×8.0

x9.3

13.2x8.90

x9.6

13.2×8.90

x9.6

14.2×9.4 x9.6

14.2×9.4

x9.6


运行系统图
