DZH生物质系列蒸汽、热水锅炉
360°XR展示
DZH生物质系列蒸汽、热水锅炉

燃料:煤、砂光粉等生物质燃料

压力等级:≤2.5MPa

规格:蒸汽锅炉:4~35T/h

热水锅炉:1.4~14MW

应用行业:蒸汽锅炉:广泛应用于各种工业行业,比如纺织、化工、造纸、机械、食品、农产品加工工业等。热水锅炉:广泛用于酒店、学校、宾馆、小区等企事业单位的采暖、洗浴和生活热水等



相关案例

产品详情



产品简介

工作压力:1 - 2.5 Mpa

工作温度:184-350度

容量:4 - 35 t/h

燃料:生物质成型颗粒、碎木片、玉米芯、木屑

应用行业:供暖、化工、食品、烟草、纺织、印染、饲料、医药、建材、酿酒、橡胶、医院。



性能特点

各规格锅炉热效率均>82%,高于国家标准要求。

简化水循环回路后,减少了水循环流动阻力,提高了上升管内流速;对于热水锅炉在水循环流动阻力较大的左、右水冷壁加装回水引射装置。提高了水循环的可靠性,保证锅炉安全、稳定运行。

布置足够的受热面,使燃料燃烧放出的热量能够充分被受热面吸收后传递给工作介质,排烟温度低于160℃。

合理布置前、后拱,提高炉膛温度的同时,加强烟气在高温区的扰动,减少了化学不完全燃烧损失和飞灰损失。



工作原理

大块炉排片或鳞片式炉排片,并保证有足够的炉排有效面积,在提高炉排运行可靠性的同时,保证燃料充分燃烬。

  采用双侧进风,单独风室,单独调节,燃烧稳定,运行可靠。在炉膛出口设置烟尘惯性分离装置,使锅炉原始排尘浓度低于1800mg/Nm³,配合高效多管除尘器、布袋除尘器,锅炉烟气排放满足国家一类地区要求。

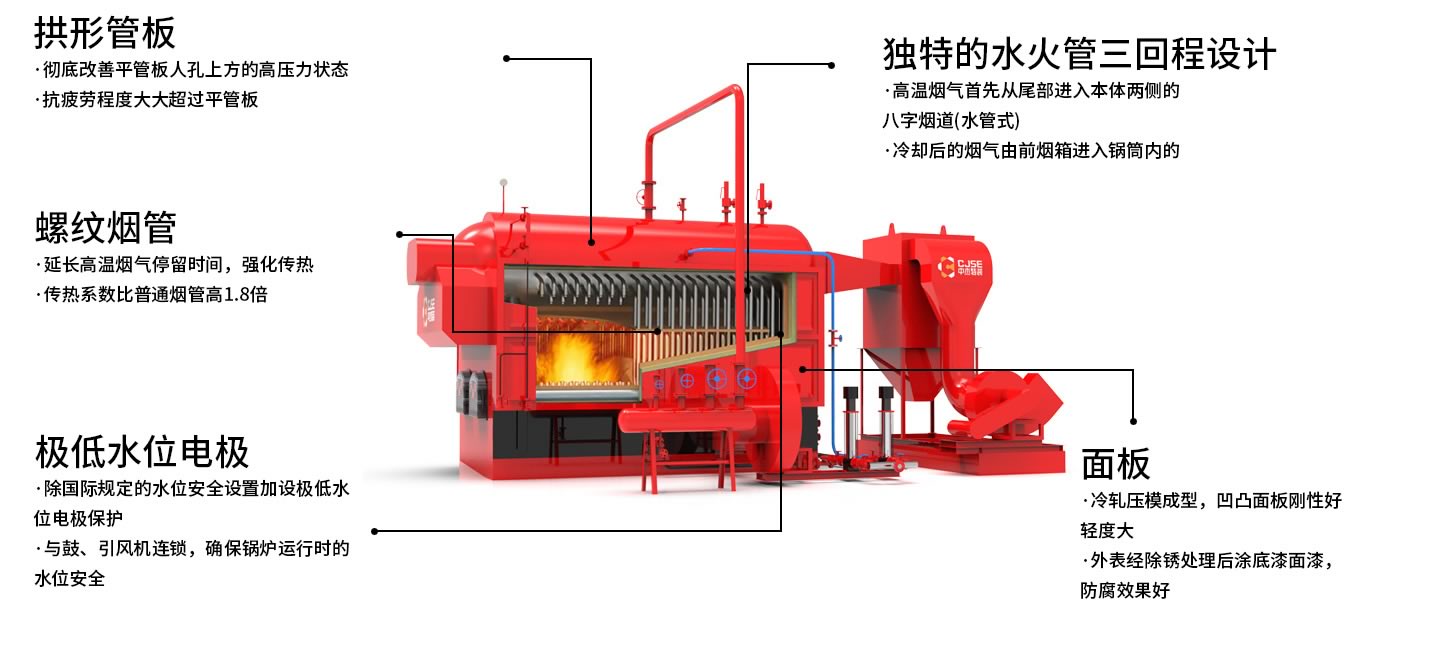

内部结构



聚焦绿色能源行业,为不同行业提供解决方案。

技术参数



聚焦绿色能源行业,为不同行业提供解决方案。


项目/型号

DZH1-0.7-SCI

DZH1-1.25-SCI

DZH2-1.0-SCI

DZH2-1.25-SCI

DZH4-1.0-SCI

DZH4-1.25-SCI

额定蒸发量t/h

1

1

2

2

4

4

额定工作压力MPa

0.7

1.25

1

1.25

1

1.25

给水温度

20

20

20

20

20

20

额定蒸汽温度

171

193

184

193

184

193

本体换热面积㎡

25.7

25.7

51

51

78.8

78.8

省煤器换热面积㎡

26.16

26.16

26.16

26.16

78.48

78.48

设计燃料

sCI

sCI

sCI

sCI

sCI

sCI

设计热效率%

83.27

81.54

84.59

84.38

82.82

80.83

排烟温度

132.9

148.2

139.7

144.5

139.4

149.8

运输尺寸

4.1×2,2×3.0

5.1×2.25×3.05

5.05×2.5×3.2

5.05×2.5×3.2

5.5×2.75×3.355

5.5×2.8×3.4

最大件运输重量t

9

9.61

12.5

13

14.3

14.8

主汽阀规格

DN50

DN50

DN80

DN80

DN100

DN100

给水阀规格

DN40

DN40

DN40

DN40

DN40

DN40

排污阀规格数量

DN40×6

DN40×6

DN40×6

DN40×6

DN40×6

DN40×6

安全阀规格数量

DN40

DN40

DN50×2

DN50×2

DN50×2

DN50×2

烟囱规格m×m

o350×18

350×18

350×18


400×25


引风机型号规格

G6-41-11No4.5C4.0kw

G6-41-11No4.5C5.5kw

G6-41-11No5.4C11kw

Y6-41-11No7.1C22kw

鼓风机型号规格

G6-41-11No3A1.1kw

G6-41-11No3A1.1kw

G6-41-11No5.4A3kw

G6-41-11No6.4A5.5kw

给水泵型号规格

KQDP25-2S×16

KQDP25-2S×21

KQDP25-2S×18

KQDP25-2S×22

KQDP32-4S×20


装机总容量kw

7.3

9.6

16.2

17

31.5



锅炉系统图
