SZS系列燃油/燃气锅炉

360°XR展示

SZS系列燃油/燃气锅炉

燃料：燃油燃气
压力等级：≤2.5MPa
规格：蒸汽锅炉：10～50T/h
热水锅炉：7～46MW
蒸汽锅炉：广泛应用于各种工业行业，比如纺织、化工、造纸、机械、食品、农产品加工工业等。
热水锅炉：广泛用于酒店、学校、宾馆、小区等企事业单位的采暖、洗浴和生活热水等

相关案例

青海格尔木9台WNS热水锅炉

山西延长石油物资集团WNS10-1.25-Q(3台)

新疆鑫安能源SZS40-1.25-Q

山东圣奥化学科技SZS25-1.6-Y(Q)燃气锅炉

成都康乐汇食品1台六吨WNS蒸汽锅炉

产品详情

产品简介：

采用D型布置，自然循环，双锅筒水管锅炉，锅筒纵向布置，全膜式水冷壁结构，微正压燃烧。炉膛由膜式壁包覆而成，烟气从炉膛出口进入上下锅筒之间连接的对流管束，烟气流过对流管束后，进入尾部受热面——ND钢制螺旋翅片节能器、冷凝器，最后经过烟道入烟囱排向大气。

性能特点：

1. 全膜式壁结构，本体不漏风，排烟热损失小，热效率高；

2. 结构紧凑，安装体积小，节省投资；

3. 蒸汽锅炉采用自然循环并采用较大的截面比，热水锅炉采用强制循环，水循环安全、可靠；

4. 配备知名高效品牌燃烧器及辅机、附件，做到全自动运行；

5. 给水泵采用连续电动调节，并且有高低水位报警连锁保护功能；

6. 炉膛设有检查孔，为使用、维修提供了极大的方便，炉顶设有防爆门。

工作原理：

锅炉的排烟热损失中，除了烟气显热以外，水蒸气还带走了大量的汽化潜热。如果通过降低排烟温度，使烟气中的水蒸气全部或者部分地得到冷凝，并将冷凝过程释放的潜热回收利用，锅炉的有效利用热增加，将明显提高锅炉的热效率。

WNS型低氮冷凝式燃气锅炉针对烟气中水蒸汽冷凝率与排烟温度的关系、冷凝率与热效率的关系以及冷凝水对不同钢种腐蚀速率等关键技术因素，通过合理设计受热面，降低排烟温度，保证烟气中水蒸汽达到设计要求的冷凝率，使锅炉的热效率大幅提高。

由于采用大尺寸炉膛结构和烟气再循环技术，对于燃气锅炉，完全可以实现超低氮排放， NOX排放≤30mg/Nm3。

SZS系列燃油（气）锅炉

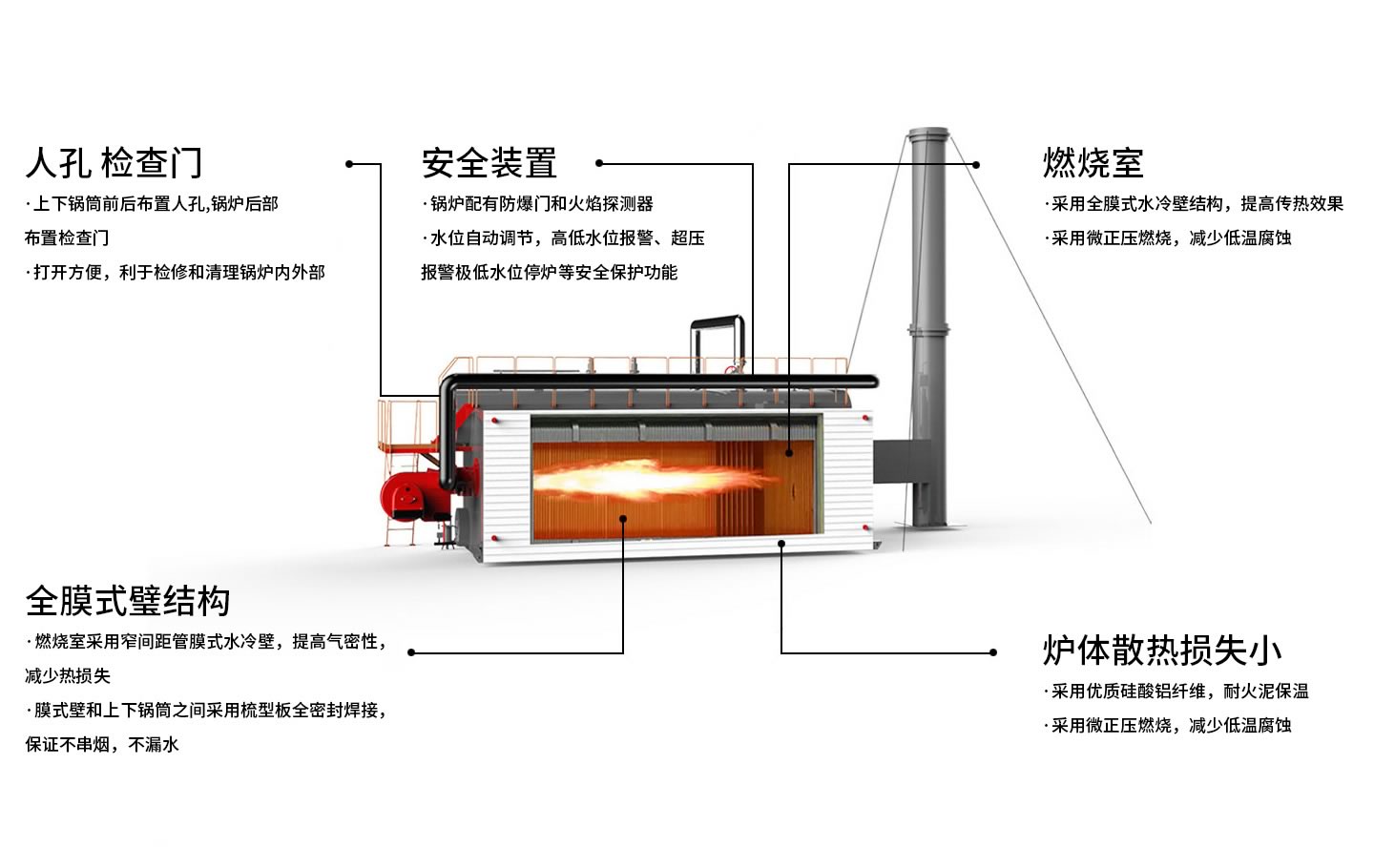

内部结构图

技术参数

锅炉型号/项目			SZS10	SZS15	SZS20	SZS25	SZS30	SZS35	SZS40
额定蒸发量		t/h	10	15	20	25	30	35	40
额定蒸汽压力		MPa	1.25/1.6	1.25/1.6	1.25/1.6	1.25/1.6	1.25/1.6	1.25/1.6	1.25/1.6
额定蒸汽温度		℃	194/204	194/204	194/204	194/204	194/204	194/204	194/204
额定给水温度		℃	20(104)	20(104)	104	104	104	104	104
计算换热面积		m2	357.7	524	702.5	805.2	905.2	1052	1208
设计热效率（油/气）		％	98.48/99.35	98.4/99.3	98.34/99.15	98.1/99.48	98.2/99.2	98.6/99.4	98.64/99.5
锅炉最大件运输重量		t	30	40	46.3	52	55.7	68	76
锅炉水容量		t	10.1	14.7	16.9	18.9	21.6	23.8	27.7
燃烧方式		室燃
燃烧调节方式		全自动比例调节
适用燃料		天然气、轻柴油、焦炉煤气
燃料耗量	天然气	Nm3/h	805	1195	1600.7	1972	2190	3060	3060
	轻柴油	Kg/h	663	986	1319.1	1598	1860	2540	2540
使用电源		380V/50Hz
给水泵	电功率	KW	15	15	18.5	30	37	45	45
循环水泵	电功率	KW	1.5	1.5	3	3	3	4.5	4.5
风机	电功率	KW	22	30	45	75	90	110	110
最大件运输尺寸		mm	7490×2790 ×3516	9120×3375 ×3566	10050×3330 ×4066	10200×3800 ×4150	10000×4030 ×4230	11000×4300 ×4230	12000×4300 ×4530

* 以上产品数据仅供参考，具体信息请参考实际产品和产品手册。除非另有规定，本网站涉及的所有数据解释权均归山东中杰特种装备股份有限公司所有。

在线咨询了解详情

组成部分

产品优势

材料优势：

原材料为采用业内龙头公司定扎钢板，确保原材料质量稳定可靠；有效减少了纵、环缝数量和封头拼接焊缝，筒体仅需要切掉毛边，无大块废料，提高了材料利用率并且保证了产品质量。

常规碳钢埋弧焊丝焊剂采用美国林肯焊丝焊剂，确保焊接质量稳定可靠，外观成型美观；

油漆分为国内和进口漆两种选择，喷漆后外观美观，油漆耐候性好。

加工能力和工艺优势：

1、激光下料，下料精度高，误差在0.05毫米以内，确保了焊接质量；换热器折流板可直接激光切割。

2、厚度≤10㎜不锈钢纵环焊缝采用等离子焊，单面焊双面成型，减少了焊丝用量，比埋弧焊减少了碳弧气刨工序，避免了渗碳，外观成型美观，热输入小，焊接质量好，射线检测合格率在99%以上

3、氩弧自动焊机，焊接质量好且稳定，焊缝外观成型美观。

专业化、流水线生产模式优势:

产品制造分为下料、封头压制、卷筒、纵缝环缝焊接、组焊、机加工、热处理、水压试验、喷砂、喷漆等十几个工序组，每个工序都配备专业人员，并且工序内再做二次分工，有效提高工作效率和产品质量。
